Transformatorių radiatorių remontas: priežastys, metodai ir priežiūros vadovas

Transformeriai tampa karšti-kaip, labai karšti. Ir jei praleidote bet kurį laiką šalia panardintų aliejumi-įrenginių, jau žinote, kad radiatorius neleidžia daiktams judėti į pietus. Tai nėra pati ryškiausia dalis, bet be jos jūsų transformatorius tikrai bus puikus. Tiesiogine prasme.

Čia yra susitarimas: kadangi transformatorius tvarko nuolatines elektros apkrovas,šerdisirapvijossukuria toną šilumos. Radiatorius įsijungia, kad ištrauktų tą šilumą iš alyvos ir išmestų į aplinkinį orą. Viso šio ciklo -karštos alyvos pakyla, aušinimas radiatoriuje, tada cirkuliacija atgal-užtikrina, kad viskas veiktų saugiai ir efektyviai.

Bet štai kas. Radiatoriai nėra nenugalimi. Laikui bėgant jie susiduria su tokiomis problemomis kaip alyvos nutekėjimas, korozija, užsikimšę praėjimai arba tiesiog nepraleidžia šilumos, kaip anksčiau. O jei ignoruosite tas problemas? Jūs prašote perkaitimo, izoliacijos gedimo ir netikėtų gedimų, kurių buvo galima išvengti.

Taigi, nesvarbu, ar prižiūrite laivyną, ar tiesiog bandote išlaikyti gyvą vieną padalinį,radiatorių remontas nėra kažkas, ko norite atidėti. Šis vadovas apima įprastus įtariamuosius, kai kalbama apie radiatorių problemas, kaip jas išspręsti, kokia priežiūra iš tikrųjų svarbi ir kaip transformatorių gamintojai kuria šias sistemas, kad jos tarnautų.

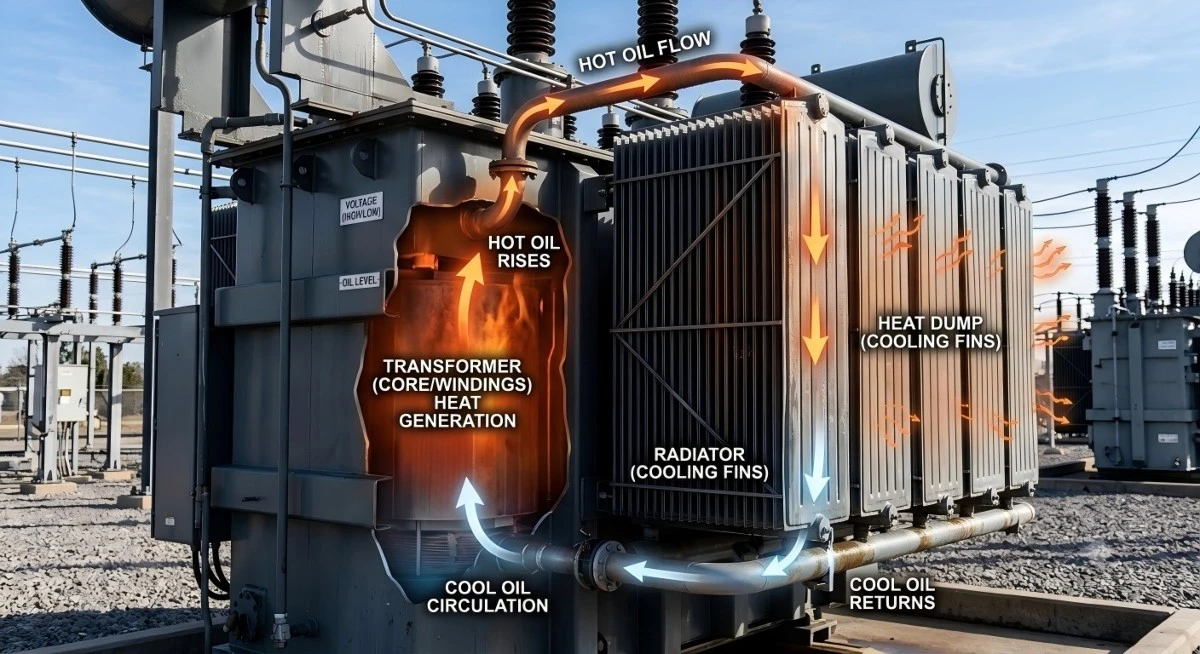

Pagalvokite apie tai kaip apie transformatoriaus išorinį aušinimo įrenginį. Jį sudaro kelios briaunos plokštės arba aušinimo vamzdžiai, jungiami prie pagrindinio bako. Ir procesas yra gana paprastas:

 Aliejus sugeria šilumą iš šerdies ir apvijų.

 Kai jis įkaista, jis natūraliai pakyla (konvekcija veikiant).

 Tas karštas aliejus teka į radiatorių.

 Šiluma išsklaido per radiatorių paviršius į orą.

 Aušintuvas teka atgal į baką.

Nuplaukite ir pakartokite. Ši nuolatinė cirkuliacija kontroliuoja temperatūrą.

Šiuos radiatorius rasite ant visų tipų transformatorių-paskirstymo, elektros energijos, pastočių, atsinaujinančios energijos, pramonės-jūs pavadinsite.

Nes sugedęs radiatorius ne tik „šiek tiek šilta“. Jis tempia žemyn visą transformatorių. Net jei įrenginys ir toliau šniokščia, prastas aušinimas pagreitina izoliacijos senėjimą ir sutrumpina jo tarnavimo laiką labiau, nei manote.

Štai trumpas žvilgsnis į tai, kas gali suklysti:

Iš anksto pastebėkite problemas ir išvengsite brangių prastovų. Reguliarūs patikrinimai ir laikuradiatorių remontas atsipirks ilgainiui.

1. Alyvos nutekėjimas

Nuotėkis yra bene dažniausias galvos skausmas. Jie gali būti iš:

Susidėvėję{0}} sandarikliai ir tarpikliai

Atsilaisvinę flanšo varžtai

Įtrūkusios suvirinimo siūlės

Rūdžių skylės

Smūgio pažeidimai dėl gabenimo ar montavimo

Negūžtelėkite pečiais nuo mažo lašelio. Transformatorių alyva yra ne tik aušinimo skystis{1}}, bet ir izoliacija. Praraskite per daug ir pažeisite abi funkcijas.

Kaip tai ištaisyti:

Pakeiskite senas tarpines

Priveržkite flanšus

Suvirinkite įtrūkimus

Pakeiskite rimtai pažeistas dalis

Ir visada po to atlikite slėgio testą, kad įsitikintumėte, ar jis laikosi

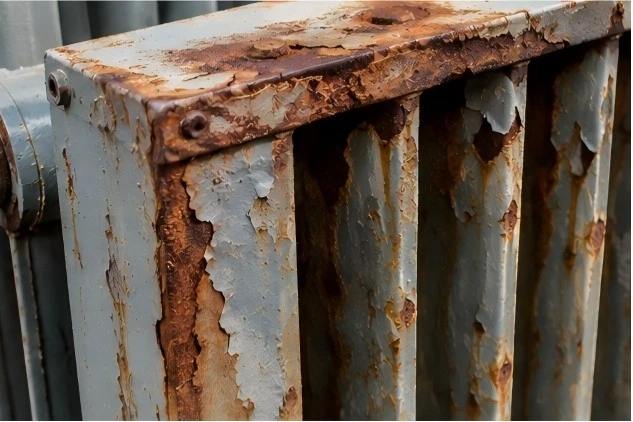

2. Korozija

Dauguma radiatorių yra lauke, todėl juos atlaiko drėgmė, druska, tarša ir temperatūros svyravimai. Laikui bėgant tai didėja.

Ženklai, į kuriuos reikia atkreipti dėmesį:

Rūdžių dėmės ant paviršiaus

Nulupti dažai

Metalas pradeda plonėti

Riebios dėmės prasiskverbia pro

Remonto parinktys:

Nušlifuokite rūdis ir iš naujo{0}}padenkite

Taikykite antikorozinį{0}}apdirbimą

Užtaisykite smulkius pažeidimus

Pakeiskite plokštes, kurios yra per toli

Jei jūsų transformatorius yra netoli pakrantės arba pramoninėje zonoje, turėtumėte skirti ypatingą dėmesį korozijai{0}}atsparioms dangoms.

3. Užblokuoti aušinimo kanalai

Alyva turi laisvai cirkuliuoti, kad radiatorius atliktų savo darbą. Dumblas, purvas arba suirusi alyva gali užkimšti daiktus.

Jūs pastebėsite:

Temperatūra šliaužia

Viena radiatoriaus dalis jaučiasi karštesnė už kitą

Aušinimo ventiliatoriai veikia dažniau

Bendras efektyvumas mažėja

Ką daryti:

Patikrinkite alyvos srautą

Išvalykite radiatoriaus kanalus

Filtruokite arba pakeiskite užterštą alyvą

Patikrinkite siurblius, jei naudojate priverstinį{0}}aušinimą

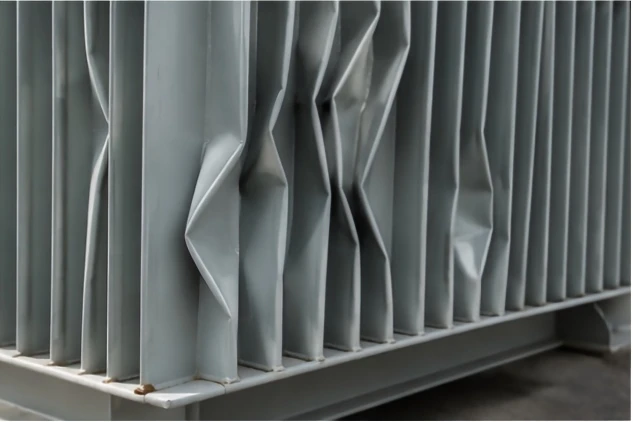

4. Pažeisti pelekai

Šie pelekai skirti ne tik išvaizdai,{0}}jie padidina paviršiaus plotą, skirtą šilumos išsklaidyti. Jei jie susilenks arba sulūžtų, prarasite aušinimo pajėgumą.

Dažnos priežastys:

Nelygumai transportavimo metu

Atsitiktiniai smūgiai svetainėje-

Atšiaurus oras (kruša, skraidančios šiukšlės)

Grubus valdymas

Pataisymai:

Švelniai ištiesinkite sulenktus pelekus

Užsandarinkite mažus pradūrimus

Pakeiskite visus pelekų mazgus, jei jie per daug pažeisti

Geri remonto darbai atliekami aiškia seka. Štai kaip tai paprastai atrodo:

1 veiksmas: vizualinis patikrinimas
Patikrinkite, ar nėra nuotėkio, rūdžių, nepažeistų pelekų, flanšo būklę ir bendrą paviršiaus būklę.

2 veiksmas: alyvos lygio ir slėgio patikrinimas
Pažiūrėkite, ar alyvą reikia išleisti prieš pradedant bet kokį realų darbą.

3 veiksmas: nuimkite arba izoliuokite radiatorių
Nedideli nutekėjimai? Galbūt galėsite juos pataisyti vietoje. Didelė žala? Radiatorius nukrenta.

4 veiksmas: pataisykite arba pakeiskite
Priklausomai nuo problemos, tai gali būti suvirinimas, tarpiklių keitimas, paviršių perdengimas arba naujų plokščių montavimas.

5 veiksmas: nuotėkio patikrinimas
Slėgio ir vakuumo bandymai patvirtina, kad viskas sandariai uždaryta, kol transformatorius vėl pradeda veikti.

Nedidelė įprastinė priežiūra padeda išvengti kritinės situacijosradiatorių remontas.

Ne visi radiatoriai apdorojami vienodai{0}}tai priklauso nuo to, kaip transformatorius aušinamas pats.

Galios transformatoriaus aušinimo sistema: tipai, veikimo principai ir priežiūros vadovas

ONAN (natūralus aliejus, natūralus oras)


Nėra ventiliatorių, nėra siurblių. Tiesiog natūrali konvekcija ir oro srautas. Taigi, jei radiatorius neveikia gerai, nėra atsarginės kopijos. Laikykite jį švarų ir-be nuotėkio.

ONAF (aliejus Natūralus, oro pajėgų)


Šis naudoja ventiliatorius, kad stumtų daugiau oro per radiatorių. Priežiūra turėtų

apima:

Ventiliatoriaus veikimo patikrinimas

Variklio sveikata

Oro srauto kryptis ir tūris

Radiatoriaus švara

OFAF (naftos pajėgos, oro pajėgos)


Priverstinės alyvos ir oro sistemos yra sudėtingesnės. Taip pat norėsite patikrinti:

Alyvos siurbliai

Valdymo pultai

Susiję aušinimo priedai

„Yawei Transformer“ aušinimo nelaiko pasekme. Nuo projektavimo iki pristatymo jie sutelkia dėmesį į tai, kad radiatoriai iš tikrųjų atlaikytų lauką.

Kuo skiriasi?

Aukštos-kokybės korozijai atsparus plienas

Tikslus suvirinimas su minimaliomis silpnomis vietomis

Griežtas sandarumo bandymas keliais etapais

Patvarios antikorozinės dangos{0}}

Sumanus šiluminis dizainas maksimaliam šilumos atmetimui

Jų alyvos{0}}transformatoriai yra sukurti realioms-pasaulio sąlygoms, nesvarbu, ar tai būtų saulės energijos parkas, duomenų centras, vėjo jėgainių projektas ar pramonės įmonė. Investuodami į geresnę gamybą ir griežtesnę kokybės kontrolę, jie padeda klientams sumažinti priežiūros skausmą ir pailginti transformatoriaus tarnavimo laiką.

Galų gale, patikimas radiatorius yra ne tik gedimų išvengimas-, tai ir ramybė. Ir tai verta taisyti.
