RPP duomenų centre: kaip nuotoliniai maitinimo skydai įtakoja transformatoriaus pasirinkimą ir energijos paskirstymą

Kai žmonės galvoja apie elektros energijos sistemas aduomenų centras, į galvą ateina įprasti įtariamieji-transformatoriai,UPSvienetai, atsarginiai generatoriai. Ir nuoširdžiai? Tai prasminga. Tai yra dideli, ryškūs rinkinio elementai, kurie nuolat įjungia šviesą.





Tačiau yra ir kitas komponentas, kuris tyliai atlieka didžiąją dalį sunkių kasdienių darbų: nuotolinis maitinimo skydelis arba RPP.



Dabar RPP nekeičia įtampos. Tai retai būna laidos žvaigždė elektros kambaryje. Tačiau tai yra pagrindinė dalis, kaip galia patenka ten, kur jai reikia. Tiesą sakant, tai, kaip kuriate ir išdėstote RPP, gali turėti tiesioginės įtakos-transformatoriaus dydžiui, harmoniniam veikimui ir netgi tai, kaip lengvai galėsite vėliau išplėsti.



Taip, RPP ir transformatoriai atlieka labai skirtingus darbus. Tačiau jie yra labiau susiję, nei daugelis žmonių supranta.







Paprasčiau tariant, RPP yra antrinis maitinimo skydelis. Jis ima elektrą iš aukštupioPDUir tiekia jį į keletą serverių stelažų.



Užuot vedžioję kabelius visur iš vienos centrinės vietos, naudokite RPP, kad priartintumėte maitinimą prie IT įrangos. Dėl to visas elektros išdėstymas tampa švaresnis, labiau organizuotas ir -svarbu,-paprastesnis mastelio keitimas plečiantis įrenginiui.



Įprasta RPP rankena:

 Elektros tiekimas kroviniams laikyti

 Atšakų grandinių apsauga

 Energijos suvartojimo stebėjimas

 Ateityje plėtra tampa paprastesnė

 Kabelių valdymo išlaikymas



Nelabai skamba. Bet dideliame duomenų centre su šimtais ar tūkstančiais stelažų? RPP yra būtinos norint, kad viskas būtų valdoma.





Štai tipiškas duomenų centro maitinimo kelias:

Komunalinis tinklas → Vidutinės įtampos skirstomieji įrenginiai → Galios transformatorius → UPS → PDU →RPP→ Rack PDU → Serveriai



Žvelgdami į tą grandinę matote, kad RPP yra gana arti tikrosios IT įrangos. Bet kiekviena per tą skydelį tekanti galia gaunama prieš{1}}pradedant nuo transformatoriaus.



Štai kodėl transformatorių inžinieriai iš tikrųjų labai rūpinasi RPP diegimu. Kiek plokščių? Kokias apkrovas jie palaiko? Koks planuojamas augimas? Visa tai įtakoja, kurį transformatorių pasirinksite.



Štai koks dalykas{0}}transformatoriaus dydžio nustatymas – tai ne tik šiandieninių apkrovų sumavimas ir tai, kad tai atlikta.



Dauguma duomenų centrų kuriami galvojant apie augimą. Ta duomenų salė, kuri šiandien pustušti? Po poros metų jis gali būti išnaudotas.

Pateikiame greitą pavyzdį:

Bet tai tik dalis istorijos. Taip pat turite galvoti apie:

 Ateities plėtra

 Atleidimo poreikiai

 UPS nuostoliai

 Krovinių įvairovė

 Ilgalaikis{0}}pajėgumų planavimas



Taigi įrenginys su 2 250 kVA apskaičiuota apkrova gali būti įrengtas2500 kVA-ar net 3000 kVA-transformatorius. Nes kai nauji stelažai pradeda pasirodyti greičiau nei tikėtasi, šiek tiek papildomos talpos praverčia.



Gerai, dabar šiek tiek įsigilinkime į piktžoles.



Dauguma į RPP prijungtų įrankių naudoja perjungimo{0}}režimo maitinimo šaltinius (SMPS). Žinoma, jie yra veiksmingi,-tačiau jie taip pat kenkia jūsų energijos kokybei, nes sukuria harmonines sroves.



Dažni kaltininkai:

 Serveriai

 Sandėliavimo sistemos

 Tinklo jungikliai

 Blade serveriai

 AI ir GPU klasteriai



Užuot nubrėžę gražią, sklandžią srovės bangos formą, šios apkrovos sukuria harmonikas, kurios grįžta paskirstymo tinklu ir atsitrenkia į jūsų transformatorių.

Laikui bėgant, per daug harmonikų gali sukelti:

 Didesni transformatoriaus nuostoliai

 Karštesnė operacija

 Papildomas įtempimas izoliacijai

 Mažesnis efektyvumas

 Trumpesnis įrangos tarnavimo laikas



Ne visai tai, ko norite misijos{0}}kritinėje įstaigoje.



Kadangi šiais laikais harmonikos beveik neišvengiamos, su ja yra daug duomenų centrųK-įvertinti transformatoriai. Jie sukurti taip, kad atlaikytų papildomą šilumą dėl ne-tiesinių apkrovų.

Kuo aukštesnis K-klasis, tuo geriau transformatorius susidoroja su harmonikomis be virimo. Didėjant dirbtinio intelekto darbo krūviams, K-20 ir K-30 transformatoriai dabar yra daug dažnesni nei prieš keletą metų.





Kartais neužtenka valdyti harmonikų. Didesniuose įrenginiuose jūs noritesumažintijuos prie šaltinio.



Štai kurHarmoniniai mažinimo transformatoriai (HMT)Jie naudoja specialius apvijų išdėstymus ir fazių-perjungimo triukus, kad panaikintų tam tikras harmonikas, kol jos pasklis jūsų sistemoje.

Didelio{0}}tankio duomenų centrams HMT gali būti puikus būdas padidinti patikimumą ir energijos kokybę.





Šiuolaikiniams duomenų centramssausų{0}}tipo transformatoriųpaprastai reikia eiti-. Štai kodėl:

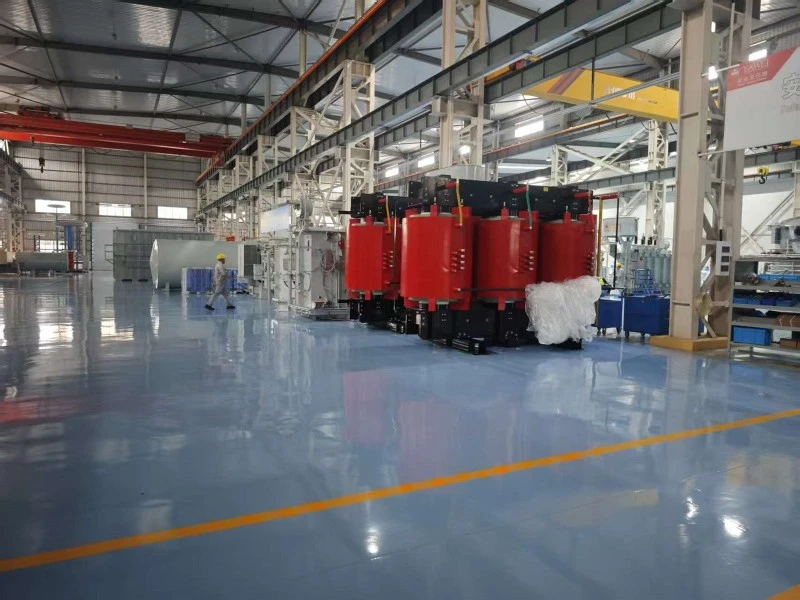

Lietamosios dervos sausieji{0}}tipo transformatoriaiužtikrina puikų atsparumą ugniai, mažai priežiūros ir natūraliai tinka patalpose. Štai kodėl jie naudojami visame pasaulyje svarbiose patalpose.





Iš pirmo žvilgsnio RPP atrodo tik dar vienas paskirstymo skydelis. Tačiau tai iš tikrųjų atlieka daug didesnį vaidmenį jūsų duomenų centro elektros projekte, nei dauguma žmonių supranta.



Kiekviena apkrova, prijungta per RPP, turi įtakos transformatoriaus galiai, harmonikų lygiams ir ilgalaikiam{0}} veikimui. Didėjant stelažų tankiui-ir dirbtinis intelektas padidina energijos poreikį-, šie ryšiai yra svarbesni nei bet kada.



Pasirinkus tinkamą transformatorių (K-vertinimo, harmoniką mažinančio arba didelio-efektyvumo sauso-tipo) padeda išlaikyti patikimumą šiandien, o rytoj palieka erdvės augti.



Galų gale, gera energijos paskirstymo sistema nėra tik elektros tiekimas. Svarbu tai daryti saugiai, efektyviai ir nuosekliai{1}}metus metus.
