Kas iš tikrųjų reikalinga kuriant K{0}}įvertintas transformatoriaus apvijas?

Jei pažvelgsite į aK-vertintas transformatoriusIš viso kambario jis tikrai niekuo nesiskiria nuo standartinio. Pagrindinė fizika? Lygiai taip pat. Bet jei pasiraitote rankoves ir pažvelgsite atidžiau, šiose apvijose rasite keletą gana protingų inžinerinių patobulinimų.

Gamintojai ne tik papildo šiuos transformatorius papildomu variu; jie sąmoningai per{0}}suprojektuoja juos taip, kad jie atlaikytų bjaurias harmonines sroves, kurias sukelia šiuolaikinė elektronika.

Pakeitus apvijų sujungimo būdą, jos gali užmušti papildomą šilumą, neleisti sūkurinėms srovėms nekontroliuojamų ir sustabdyti izoliacijos-ardymo karštųjų taškų susidarymą. Štai kaip jie iš tikrųjų tai daro.

Turinys

1. Vieno{0}} laidų atmetimas kelių grandžių laidininkams
2. Perėjimas prie folijos apvijų
3. Transponuoti dirigentai (grojantys muzikinėmis kėdėmis)
4. Ištisiniai cilindriniai išdėstymai
5. Split Winding architektūros
6. Kodėl negalime naudoti įprastų transformatorių?
7. Greitas palyginimas: standartinės ir K-vardinės apvijos
8. Esmė
9. DUK

Susisiekite dabar



Įeikite į standartinį transformatorių ir dažnai pamatysite vieną didelį, storą laidininką, atliekantį viskąsunkaus kėlimo. K-vertinamame vienete? Ne šansas. Vietoj to dizaineriai lygiagrečiai sujungia krūvą mažesnių laidų.

Kam vargti? Nes harmonikos garsėja tuo, kad sukelia aukšto{0}}dažnio nuostolius. Kai stumiate aukštus dažnius per storą laidą, srovė susitraukia į išorę (odos efektas) ir ją stumia aplinkiniai laidai (artumo efektas).

Padalijus tą vieną milžinišką 200 mm² vario strypą į, tarkime, aštuonias 25 mm² lygiagrečias sruogas, suteikiate srovei daugiau paviršiaus ploto. Dėl to viskas veikia daug vėsiau ir transformatoriui lengviau išmesti šilumą.

Kalbant apie žemą-įtampą,-ypač patekus į didelės-tonos harmonikos teritorijąkaip K-13, K-20 ar ekstremalios K-40 konstrukcijos – nuolat susidursite su folijos apvijomis iš vario ar aliuminio lakštų.

Folija čia puikiai tinka dėl kelių priežasčių:

 Tai natūraliai tolygiai paskirsto srovę lape.

 Tai beveik pašalina bjaurias karštąsias vietas, atsirandančias naudojant standartinę laidą.

 Tai suteikia transformatoriui rimtą struktūrinį pagrindą nuo trumpojo jungimo jėgų{0}.

Kai programa yra visiškai prisotinta harmonikų, gamintojai imasi gudrybėsvadinami nuolat transponuotais laidininkais arba CTC.

Pagalvokite apie tai kaip apie kontroliuojamą muzikinių kėdžių žaidimą vielinėms sruogoms. Kai pluoštas vingiuoja per transformatorių, atskiros gijos fiziškai keičiasi pozicijomis reguliariais intervalais. Tai užtikrina, kad nė viena sruogelė neužstrigtų lenkimo viduje ar išorėje per ilgai. Visi vienodai dalijasi apkrova, o tai sumažina cirkuliuojančias sroves ir išlaiko gražiai subalansuotą temperatūrą. Tai nematoma smulkmena, tačiau tai gelbėja ilgalaikiam-veiksmingumui.

Sausų-tipo K-transformatorių atveju aukštos-įtampos pusė paprastai yra išdėstytaištisinė, sluoksniuota cilindrinė struktūra.

Tai ne tik estetika. Tvarkingas, ištisinis cilindras išlygina elektrinio lauko pasiskirstymą ir apsaugo nuo dalinių iškrovų (mikroskopinių elektros kibirkščių, kurios laikui bėgant ardo izoliaciją). Be to, jis palieka švarius kanalus orui tekėti, o tai yra būtent tai, ko norite, kai viskas pradeda kaisti.

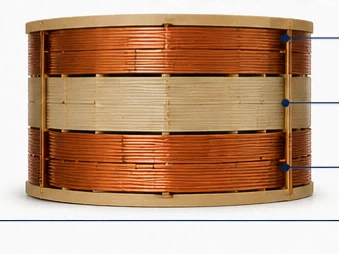

Duomenų centruose ar svarbiuose ligoninių tinkluose, kur prastovos nėra galimybės, dizaineriai dažnai pasirenka suskaidytą apvijų išdėstymą.

Padalydami apvijų takus, jie gali sulaikyti ir sumažinti nuotėkio srautą bei paklydimus. Tai vienas iš tų subtilių dizaino pasirinkimų, kurie nėra labai spaudžiami, tačiau prideda didžiulį saugos buferį įrenginiams, kuriems reikia 99,999 % veikimo laiko.

Kodėl mes negalime tiesiog naudotiĮprasti transformatoriai?

Elektros apkrovos, su kuriomis susiduriame šiandien, yra toli nuo to, kas buvo prieš trisdešimt ar keturiasdešimt metų. Mūsų tinkleliai yra supakuoti su:

 Serveriai ir didžiulės AI skaičiavimo grupės

 ĮmonėUPSirPDUsąrankos

 Kintamo dažnio pavaros (VFD), veikiančios sunkius variklius

 Netgi plačiai paplitusios LED apšvietimo sistemos

Kiekvienas iš jų yra ne-tiesinė apkrova, o tai reiškia, kad jie srovę traukia trumpais, nelygiais impulsais, o ne švariomis bangomis. Tas pulsavimas sukuria harmonikas.

Jei tiekiate tas harmonikas į standartinį transformatorių, apvijos veikia kaip elektrinė antklodė, sulaiko šilumą ir kepina izoliaciją, kol ji per anksti sugenda. A

Greitas palyginimas: standartinės ir K-vardinės apvijos

Esmė

Galų gale, transformatoriaus „K-rated“ gamyba nereiškia, kad reikia pliaukštelėti ant daugiau laidų. Tai viskas apieirinžinerijatų apvijų. Žaisdami su kelių-sruogelių ryšuliais, folijos lakštais ir sumaniais perkėlimo triukais, šie įrenginiai ne tik toleruoja harmoningą šilumą,{2}}jie su ja elgiasi grakščiai. Būtent todėl jie yra AI infrastruktūros, duomenų centrų ir bet kurios aplinkos, kurioje švari energija yra mitas, auksinis standartas.
